17M-15-49280 17M1549280 Suku Cadang Mesin Teknik D155A-6 D275A-5R

1. Detail Cepat segel 17M-15-49280:

2. 17M-15-49280 bagian dalam grup:

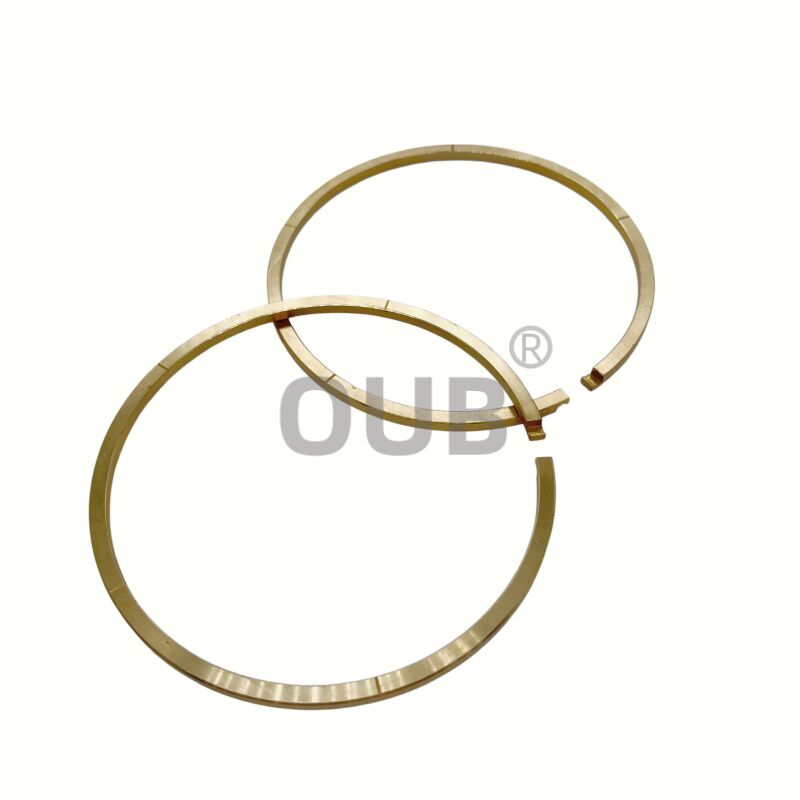

3. 17M-15-49280  gambar:

4. Nomor bagian layanan :

5. Pertanyaan Umum

T: mengapa cincin tembaga membuka Gesper?

J: Cincin yang Anda lihat ini adalah cincin segel sambungan kait (sering disebut dalam manual suku cadang sebagai cincin penyegel logam). Pada transmisi alat berat, seal ini berfungsi sebagai seal penyalur oli dinamis pada poros yang berputar—dan bukaan "gesper" yang saling bertautan tersebut merupakan rekayasa cerdas yang dirancang untuk memecahkan 3 tantangan mekanis utama.

1. Memungkinkan Perakitan Tanpa Meregangkan Logam, Tidak seperti cincin-O karet elastis, cincin tembaga padat, kuningan, atau besi tuang tidak dapat meregang.
2. Bertindak Seperti "Cincin Piston" untuk Memblokir Oli Bertekanan Tinggi. Cincin ini berfungsi sebagai penyatuan putar, menyegel oli bertekanan tinggi yang bergerak dari rumah transmisi stasioner ke saluran oli di dalam poros berputar untuk mengaktifkan paket kopling. Saat berada di dalam lubang, cincin mengembang ke arah luar menempel pada dinding rumah. Potongan diagonal sederhana atau celah lurus akan memungkinkan sejumlah besar oli bertekanan mengalir melalui bukaannya. Desain gesper yang saling bertautan memaksa kedua ujungnya saling tumpang tindih secara mekanis. Hal ini menciptakan jalur labirin yang secara efektif memerangkap dan menghalangi oli, meminimalkan penurunan tekanan sehingga kopling Anda berpindah gigi dengan cepat dan kuat.
3. Mengkompensasi Ekspansi Panas: Transmisi menjadi sangat panas saat diberi beban. Ketika tembaga/logam memanas, ia mengembang melingkar.

T: Mengapa perunggu digunakan untuk cincin segel piston ini?

J: Perunggu menawarkan ketahanan aus yang sangat baik, kapasitas menahan beban yang tinggi, dan pelumasan alami terhadap lubang silinder baja. Ia juga memiliki konduktivitas termal yang baik, mengurangi penumpukan panas selama pengoperasian, dan tahan terhadap korosi dari cairan hidrolik. Hal ini membuatnya ideal untuk aplikasi tugas berat dan bertekanan tinggi.

Q: Bagaimana cara memasang cincin segel piston perunggu ini dengan benar?

J: Perluas cincin belah secara perlahan (jangan meregang atau merusaknya secara berlebihan) dan masukkan dengan hati-hati ke dalam alur piston. Jika memasang beberapa cincin, atur celah pemisahnya sebesar 120° untuk mencegah bypass cairan. Gunakan selongsong pemasangan yang meruncing saat memasukkan piston ke dalam silinder untuk menghindari kerusakan pada tepi ring atau lubang.

Q: Bagaimana cara memasang ring seal piston ini dengan benar?

J: Perluas ring belah dengan hati-hati menggunakan tangan atau dengan expander ring yang tepat untuk menghindari peregangan berlebihan, geser ke dalam alur piston, pastikan posisinya rata tanpa terpuntir, kemudian atur celah ring jika menggunakan beberapa ring sebelum memasang piston ke dalam silinder.
